Automation
Wir bieten Ihnen bewährte Lösungen
Automation- und IoT-Lösungen steuern und regeln Prozesse, Geräte und Maschinen. Abhängig von der Komplexität der Anwendung stehen verschiedenste Prozessorvarianten, vielfältige Schnittstellen, Erweiterungsmodule und Softwarelösungen zur Verfügung. Durch die robuste Ausführung der Produkte sind sie vielseitig einsetzbar und insbesondere für den Einsatz im industriellen Umfeld geeignet. Abgerundet wird unser Leistungsumfang durch moderne und äusserst leistungsfähige CODESYS® SoftSPS Entwicklungs-Tools. Sie unterstützen bei der effizienten und schnellen Realisierung anspruchsvoller Automatisierungs-Lösungen.
- Flexible Schnittstellen
CAN, CANOpen, EtherCAT, Modbus, ProfiNET, OPC US, die gängigen Protokolle sind implementiert.
- CODESYS® ready
Perfekte Projektbegleitung dank langjähriger SPS-Programmiertätigkeit.
- Individuelle Lösungen
Der modulare Baukasten ermöglicht eine einfache Anpassung an kundenspezifische Bedürfnisse.
- Power und Performance
Skalierbar über Prozessorlinien und variable Speichergrößen.
- Herausfordernde Bedingungen
Zuverlässige Produkte für den 24/7-Betrieb in industrieller Umgebung.
- Perfekte Teamarbeit
Steuerung, Panels und Peripherie arbeiten Hand in Hand auf Basis etablierter Standards.
- Kompakte Komplettlösung
Einfach über Multifunktions- I/O-Module erweiterbar und vielseitig einsetzbar.

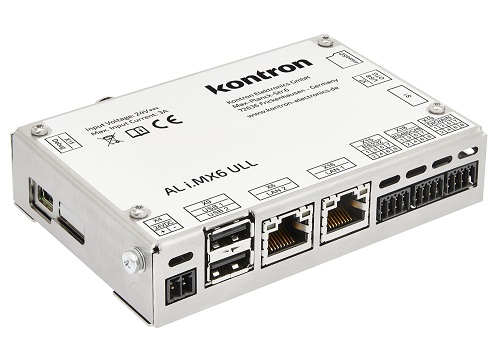

AL i.MX6 ULL
Robuster Linux-Rechner für die Hutschiene
- NXP i.MX6 ULL 1x Arm® Cortex®-A7 @800 MHz
- 512 MB DDR3-RAM
- Edelstahlgehäuse 111 x 25 x 76 mm, Montage auf 35 mm DIN-Schiene
Zubehör
- AC Connector Set
- AC Power Supply
- AC microSD
Software
- Embedded Linux (Yocto Distribution)
- Optional CODESYS® SoftSPS
Technische Daten
Funktion | Standard-Bestückung | ||
Mikroprozessor | |||
CPU | NXP i.MX6 ULL 1x Arm® Cortex®-A7 @800 MHz | ||
Speicher | |||
DDR3-RAM | 512 MB, Option: 256 MB | ||
NAND-FLASH | 512 MB, Option: 256 MB | ||
NOR-FLASH | 1 MB | ||
eMMC | 4 GB, Option: 8 GB-64 GB | ||
SD-Karte | 1x microSD-Karten-Slot | ||
nv Memory | 8 kB (64 kb) nvSRAM | ||
Kommunikation | |||
Ethernet | 2x 10/100 Mbit/s | ||
USB | 2x 2.0 Host, 1x 2.0 OTG | ||
Seriell | 1x RS232, 1x RS485 | ||
CAN | 1x CAN 2.0 B | ||
DIO | 2x DIO (24 V/bis zu 800 mA) | ||
AIO | 2x AIN (0...24 V) | ||
Allgemein | |||
Spannungsversorgung | 24 V DC ±20 % | ||
Stromverbrauch | Linux running <1,5 W | ||
Formfaktor | Edelstahlgehäuse 111 x 25 x 76 mm für Montage auf 35 mm DIN-Schiene nach EN 60715 | ||
Kühlung | lüfterlos, passiv | ||
Temperaturbereich | 0 °C...+55 °C, ambient, nicht kondensierend | ||
Schutzart | IP20 | ||
Software | |||
Bootloader | U-Boot | ||
Betriebssystem | Embedded Linux (Yocto Distribution) | ||
RTC | 5 ppm Genauigkeit | ||
RTC-Pufferung | CR1220 | ||
Debug | 1x Konsole | ||
Audio | 1x Buzzer | ||
Sicherheit | Secure Boot, RNG, AES-128 | ||
Produkt-Varianten | |||
Artikel-Bezeichnung | AL i.MX6 ULL 512 MB/512 MB | ||
AL i.MX6 ULL 512 MB/512 MB CODESYS + Webvisu |
AL i.MX8M Mini
Robuster Rechner für die Hutschiene
- NXP i.MX8M Mini, 4x Arm® Cortex® -A53 @1,6 GHz
- 1x Arm® Cortex® -M4 @400 MHz
- Edelstahlgehäuse 111 x 25 x 76 mm, Montage auf 35 mm DIN-Schien
Zubehör
- AC Connector Set
- AC Power Supply
- AC microSD
Software
- Embedded Linux (Yocto Distribution)
- Optional CODESYS® SoftSPS
Technische Daten
Funktion | Standard-Layout | Optionen | |
Mikroprozessor | |||
CPU | NXP i.MX8M Mini 4x Arm® Cortex®-A53 @1,6 GHZ, 1x Arm® Cortex®-M4 @400 MHz, 2D GPU und 3D GPU | ||
Speicher | |||
LPDDR4-RAM | 4 GB | 1 GB, 2 GB | |
NOR-Flash | 2 MB | ||
eMMC | 32 GB | 4 GB bis zu 64 GB | |
SD-Karte | 1x microSD-Karten-Slot | ||
nv Memory | 8 kB (64 kb) EERAM | ||
Kommunikation | |||
Ethernet | 1x 1 Gbit/s, 1x 10/100 Mbit/s | ||
USB | 2x 2.0 Host, 1x 2.0 OTG | ||
Seriell | 1x RS232, 1x RS485 | ||
CAN | 1x CAN 2.0 B | ||
DIO | 4x DIO (24 V/bis zu 800 mA) | ||
Display | |||
LCD Interface | 1x HDMI, bis zu 1920 x 1080 @60 fps | ||
Sonstiges | |||
Spannungsversorgung | 24 V DC ±20 % | ||
Stromverbrauch | Linux running <3 W | ||
Formfaktor | Edelstahlgehäuse 111 x 25 x 76 mm für die Montage auf 35mm DIN-Schiene nach EN 60715 | ||
Kühlung | lüfterlos, passiv | ||
Temperaturbereich | 0° C…+55° C, ambient, nicht kondensierend | ||
Schutzart | IP20 | ||
Zulassung | CE | ||
Software | |||
Bootloader | U-Boot | ||
Betriebssystem | Embedded Linux (Yocto Distribution) | ||
RTC | 5ppm Genauigkeit | ||
RTC-Pufferung | CR1220 | ||
Debug | 1x Konsole | ||
Audio | 1x Buzzer | ||
Sicherheit | HAB Secure Boot, TrustZone, True RNG, RSA bis zu 4096, AES-128/192/256, 3DES, ARC4, MD-5, SHA bis zu 256, ECC, Secure JTAG |
AL Pi-Tron CM4
Raspbian Linux-Rechner für die Hutschiene
- Pi-Tron CM4, 4x Arm® Cortex® -A72 @1,5 GHz
- Bis zu 8 GB LPDDR4-RAM
- Edelstahlgehäuse 111 x 25 x 76 mm, Montage auf 35 mm DIN-Schiene
Zubehör
- AC Connector Set
- AC Power Supply
- AC microSD
Software
- Raspbian Linux (nicht vorinstalliert)
- Optional CODESYS® SoftSPS
Technische Daten
Funktion | Standard-Bestückung | ||
Mikroprozessor | |||
CPU | Pi-Tron CM4, Broadcom BCM2711, 4x Arm® Cortex®-A72 @1.5 GHz, H.265 (HEVC) bis zu 4Kp60 decode, H.264 bis zu 1080p decode, 1080p30 encode Open GL ES 3.0 Grafik | ||
Speicher | |||
LPDDR4-RAM | 2 GByte optional 1 GByte,4 GByte, 8 GByte | ||
eMMC* | 16 GByte optional Lite/8 GByte/32 GByte (Lite: ohne eMMC nur mit microSD-Karte*) | ||
SD-Karte | Compute Modul CM4 Lite, 1x microSD-Karten-Slot für Betriebssystem, CM4 8/16/32 GByte: 1x microSD-Karten Slot nur für Daten | ||
EEPROM | 32 kbit | ||
Kommunikation | |||
Ethernet | 1x 1 Gbit/s, 1x 10/100 Mbit/s | ||
USB | 2x 2.0 Host, 1x 2.0 OTG: nur zur Programmierung von eMMC | ||
Seriell | 1x RS232, 1x RS485 | ||
CAN | 1x CAN 2.0B/FD | ||
DIO | 4x DIO (24 V/bis zu 800 mA) | ||
WLAN/Bluetooth® | Optional 2,4 GHz, 5,0 GHz IEEE 802.11 b/g/n/ac wireless BT 5.0, BLE | ||
Display/Touch | |||
LCD Interface | 1x HDMI 2.0 (bis zu 4Kp60) | ||
Touch | Optional über USB | ||
Sonstiges | |||
Spannungsversorgung | 24 V DC ±20 % | ||
Stromverbrauch | 3,4 W ... 9,6 W (ohne Peripherie) | ||
Formfaktor | Edelstahlgehäuse 111 x 25 x 76 mm für Montage auf 35 mm DIN-Schiene nach EN 60715 | ||
Temperaturbereich | 0 °C...+55 °C, ambient, nicht kondensierend | ||
Schutzart | IP20 | ||
Zulassung | CE | ||
Software | |||
Betriebssystem | Raspbian Linux (nicht vorinstalliert) | ||
RTC-Pufferung | CR2032 | ||
Debug | 1x Konsole | ||
*bei Verwendung von eMMC Speichern ist das Booten über die SD-Karte nicht möglich |
AL Pi-Tron CM3+
Robuster Linux-Rechner für die Hutschiene
- Pi-Tron CM3+ 4x Arm® Cortex®-A53 @1,2 GHz
- 1 GB LPDDR2-RAM
- Edelstahlgehäuse 111 x 25 x 76 mm, Montage auf 35 mm DIN-Schiene
Zubehör
- AC Connector Set
- AC Power Supply
- AC microSD
Software
- Raspbian Linux (nicht vorinstalliert)
- Optional CODESYS® SoftSPS
Technische Daten
Funktion | Standard-Bestückung | ||
Mikroprozessor | |||
CPU | Pi-Tron CM3+, Broadcom BCM2837BO, 4x Arm® Cortex®-A53 @1.2 GHz | ||
Speicher | |||
LPDDR2-RAM | 1 GB | ||
eMMC | 8 GB/32 GB oder SD Karte* | ||
SD-Karte | 1x microSD-Karten-Slot oder eMMC* | ||
Kommunikation | |||
Ethernet | 2x 10/100 Mbit/s | ||
USB | 2x 2.0 Host | ||
Seriell | 1x RS232, 1x RS485 | ||
CAN | 1x CAN 2.0 | ||
DIO | 4x DIO (24 V/bis zu 800 mA) | ||
Display | 1x micro HDMI | ||
Allgemein | |||
Spannungsversorgung | 24 V DC ±20 % | ||
Formfaktor | Edelstahlgehäuse 111 x 25 x 76 mm für Montage auf 35 mm DIN-Schiene nach EN 60715 | ||
Temperaturbereich | 0 °C...+55 °C, ambient, nicht kondensierend | ||
Schutzart | IP20 | ||
Zulassung | FCC and UL61010, CB report | ||
Software | |||
Bootloader | - | ||
Betriebssystem | Raspbian Linux (nicht vorinstalliert) | ||
Produkt-Varianten | |||
Artikel-Bezeichnung | AL Pi-Tron CM3+ lite 1 GB/microSD-Karten-Slot | ||
AL Pi-Tron CM3+ 1 GB/8 GB eMMC | |||
AL Pi-Tron CM3+ 1 GB/32 GB eMMC | |||
*bei Varianten mit eMMC Speicher ist der microSD-Karten-Slot nicht verfügbar |
Control Unit CU 6x
Leistungsstarker Linux-Hutschienenrechner mit vielfältiger Konnektivität
- NXP Arm® i.MX8M Plus Quad Core, 1.6 GHz
- 2x GbE, 2x USB, HDMI, bis zu 2x CAN FD (isol.), 2x RS-485 (isol.), 1x RS-232, M.2
- Inkl. QIWI Software Toolkit, optional CODESYS®
Zubehör
- Kein Zubehör
Software
- Embedded Linux (Yocto Distribution)
- Optional CODESYS® SoftSPS
Technische Daten
Funktion | Standard-Bestückung |
Prozessor | |
CPU | NXP Arm® i.MX8M Plus Quad Core, 1.6 GHz |
Speicher | |
DRAM DDR4 | 1 GByte, gelötet (bis zu 4 GByte) |
eMMC | 4 bis 32 GByte |
NOR Flash | 2 MByte (bis zu 16 MByte) |
FRAM | 32 kByte (bis zu 512 kByte) |
SD-Karte | microSD-Karten-Slot (bis zu SDXC-Format)) |
Schnittstellen | |
USB | 2x USB 2.0 (Host) |
Ethernet | 2x Ethernet (10/100/1000) unabhängig, 1x TSN-fähig |
CAN | 1x CAN-FD (isol.), optional: 2x CAN FD |
Serielle Schnittstellen | 1x RS485 (isol.), optional: 2x RS485, 1x RS232 |
Display | 1x HDMI 1.4 |
Interne, steckbare Erweiterungen (optional) | GPIO, HDMI, SPI, i²C, Audio 2x 2W, MIPI CSI 4-lane, M.2 Slot (Key E, B) |
Weitere Features | |
Sicherheit | TPM |
Echtzeituhr | RTC mit SuperCAP (>20 Tage) |
System | 2x Status LED, Reset-Taster |
Mechanik | |
Konstruktion | IP20, Aluminium |
Kühlung | Lüfterlos |
Befestigung | Zur Montage auf 35 mm Hutschiene nach EN 60715 |
Umgebungsbedingungen | |
Zertifizierung | CE (UL/cUL geplant) |
Versorgung | 24 V DC ±20 % |
EMV | EN 61000-6-2 (Immunität), EN 61000-6-4 (Emission) |
Temperaturbereich | 0 °C…+55 °C (optional -20 °C ...+55 °C) |
Lagertemperatur | -20 °C…+70 °C |
Schock | (EN 60068-2-27): 15G 11ms (halb Sinusstoss) |
Vibration | (EN 60068-2-6): 10-500Hz, 1G/3 Achse |
Feuchtigkeit | 10 %-90 %, nicht kondensierend |
Höhe | Bis zu 9.800 ft (3000 m) |
Software | |
Betriebssystem | Embedded Linux (Yocto Distribution) |
SoftSPS (optional) | CODESYS® V3 |
Protokoll (optional) | EtherCAT, Modbus TCP/RTU, Profinet, Ethernet IP, CANopen, OPC UA, IIoT Libraries (MQTT, HTTPS, Azure, AWS, Google) |
Control Unit CUmini 6x
Kompakter, leistungsstarker Linux-Hutschienenrechner
- NXP Arm® i.MX8M Plus Quad Core, 1.6 GHz
- 2x GbE, 2x USB, HDMI, 1x RS-485 (isol.), 2 GPO
- Inkl. QIWI Software Toolkit, optional CODESYS®
Zubehör
- Kein Zubehör
Software
- Embedded Linux (Yocto Distribution)
- Optional CODESYS® SoftSPS
Technische Daten
Funktion | Standard-Bestückung |
Prozessor | |
CPU | NXP Arm® i.MX8M Plus Quad Core, 1.6 GHz |
Speicher | |
DRAM DDR4 | 1 GByte, gelötet (bis zu 4 GByte) |
eMMC | 4 bis 32 GByte |
NOR Flash | 2 MByte (bis 16 MByte) |
FRAM | 32 kByte (bis zu 512 kByte) |
SD-Karte | microSD-Karten-Slot (bis zu SDXC-Format) |
Schnittstellen | |
USB | 2x USB 2.0 (Host) |
Ethernet | 2x Ethernet (10/100/1000) unabhängig, 1x TSN-fähig |
Serielle Schnittstellen | 1x RS485 (isoliert), 2x GPO |
Display | 1x HDMI 1.4 |
Weitere Features | |
Sicherheit | TPM |
Echtzeituhr | RTC mit SuperCAP (>5 Tage) |
System | 2x Status LED, Reset-Taster |
Mechanik | |
Konstruktion | IP20, Aluminium |
Kühlung | Lüfterlos |
Befestigung | Zur Montage auf 35 mm Hutschiene nach EN 60715 |
Umgebungsbedingungen | |
Zertifizierung | CE (UL/cUL geplant) |
Versorgung | 24 V DC ±20 % (optional PoE) |
EMV | EN 61000-6-2 (Immunität), EN 61000-6-4 (Emission) |
Temperaturbereich | 0 °C…+55 °C (optional -20 °C...+55°C) |
Lagertemperatur | -20 °C…+70 °C |
Schock (EN 60068-2-27) | 15G 11ms (halb Sinusstoss) |
Vibration (EN 60068-2-6) | 10-500 Hz 1G/3 Achse |
Feuchtigkeit | 10 %-90 %, nicht kondensierend |
Höhe | Bis zu 9.800 ft (3000 m) |
Software | |
Betriebssystem | Embedded Linux (Yocto Distribution) |
SoftSPS (Optional) | CODESYS® V3 |
Protokolle (Optional) | EtherCAT, Modbus TCP/RTU, Profinet, Ethernet IP, OPC UA, IIoT Libraries (MQTT, HTTPS, Azure, AWS, Google..) |

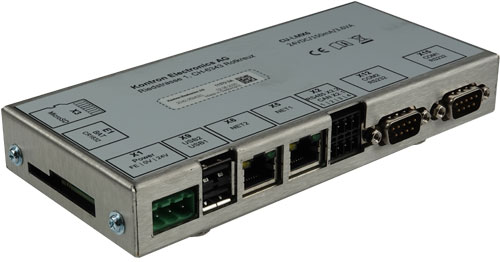

Control Unit CU 3x
Robuster CODESYS® Rechner für die Hutschiene
- Arm® i.MX6 2 Cores, 800 MHz (CU 3x)
- 2x ETH 10/100, 2x USB, 1x CAN (isol.), 1x RS-485 (isol.), 2x RS-232
- CODESYS® fähig
Zubehör
- Kein Zubehör
Software
- Embedded Linux (Yocto Distribution)
- Optional CODESYS® SoftSPS
Technische Daten
Funktion | Standard-Bestückung |
Prozessor | |
CPU | NXP Arm® i.MX6 2 Cores, 800 MHz |
Speicher | |
DRAM DDR3L | 1 GByte gelötet |
NAND/NOR-Flash | 512 MByte/1 MByte |
SRAM | 128 kByte |
SD-Karte | microSD-Karten-Slot (bis zu 32 GByte) |
Schnittstellen | |
USB | 2x USB 2.0 (Host) |
Ethernet | 2x Ethernet (10/100) unabhängig |
CAN | 1x CAN (isol.) |
Serielle Schnittstellen | 2x RS232, 1x RS485 (isol.) |
Echtzeituhr | |
RTC | RTC-Pufferung Batterie |
Mechanik | |
Konstruktion | IP20, rostfreier Stahl |
Kühlung | Lüfterlos |
Masse (HxBxT) | 174 x 78 x 26 mm |
Gewicht | 0.40 kg |
Montage | Zur Montage auf 35 mm Hutschiene nach EN 60715 |
Umgebung | |
Spannungsversorgung | 24 V DC ±20 % |
Stromverbrauch | Typ. 3.6 W |
EMV | EN 61000-2-2 (Immunität), EN 61000-6-4 (Emission) |
Schock (EN 60068-2-27) | Nicht getestet |
Vibration (EN 60068-2-6) | Nicht getestet |
Temperaturbereich | 0 °C…+55 °C |
Lagertemperatur | -20 °C …+70 °C |
Umgebungstemperatur | 10 %-90 % @39 °C, nicht kondensierend |
Höhe | Bis zu 6.500 ft (2000 m) |
Software | |
Betriebssystem | Embedded Linux (Yocto) |
SoftPLC (Option) | CODESYS® V3, Target Visu, Web Visu |
Protokoll (Optionen) | EtherCAT, Modbus TCP/RTU, Profinet, Ethernet IP, CANopen, OPC UA, IIoT Libraries (MQTT, HTTPS; Azure, AWS, Google..) |
Zulassungen | |
Zertifikate | CE |
Control Unit CUmini 5x
Robuster CODESYS® Rechner mit Erweiterungsmöglich- keiten für die Hutschiene
- Intel Atom® E3800, 2 Cores 1,33 GHz, 4 Core 1,91 GHz (CU Mini 5x)
- Erweiterungsschnittstelle für individuelle Anforderungen
- CODESYS® fähig
Zubehör
- Kein Zubehör
Software
- Embedded Linux (Yocto Distribution)
- Embedded Linux (Debian Distribution) für Intel Atom®
- Optional CODESYS® SoftSPS
Technische Daten
Funktion | Standard-Bestückung |
Prozessor | |
CPU | Intel Atom® E3800 2-4 Cores™ 2 Core™ 1.33 GHz /4 Core™ 1.91 GHz |
Speicher | |
DRAM DDR3L | 2/4 GByte, SO-DIMM slot |
eMMC | 16/32 GByte |
SRAM/FRAM | -/128 kByte |
SD-Karte | microSD-Karten-Slot (bis zu SDXC-Format) |
Schnittstellen | |
USB | 2x USB 2.0 (Host) |
Ethernet | 2X Ethernet (10/100/1000) unabhängig |
HDMI | 1x HDMI Type C |
CAN | - |
Serielle Schnittstellen | - |
Sonstiges | |
Steuerung | Steuerungsknopf, programmierbare Status LED |
Watchdog | Externer Watchdog, programmierbar |
RTC | RTC-Pufferung Batterie |
BIOS | UEFI BIOS |
Mechanik | |
Konstruktion | IP20, rostfreier Stahl |
Kühlung | Lüfterlos |
Masse (HxBxT) | 185,6 x 92 x 38,2 mm (ohne Verbinder und Schienenklemme) |
Gewicht | 0.39 kg |
Montage | Zur Montage auf 35 mm DIN-Schiene nach EN 60715 |
Umgebung | |
Spannungsversorgung | 24 V DC ±20 % |
Stromverbrauch | Typ 3.6 W bis 30 W (abhängig von Prozessorlast und Schnittstellenaktivität) |
EMV | EN 61000-2-2 (Immunität), EN 61000-6-4 (Emission) |
Schock (EN 60068-2-27) | Nicht getestet |
Vibration (EN 60068-2-6) | Nicht getestet |
Temperaturbereich | 0 °C…+55 °C |
Lagertemperatur | -20 °C…+70 °C |
Umgebungstemperatur | 10 %-90 % @39 °C, nicht kondensierend |
Höhe | Bis zu 9.800 ft (3000 m) |
Software | |
Betriebssystem | Linux Debian, Microsoft Windows 10 IoT Enterprise |
SoftPLC (Option) | CODESYS® V3, Target Visu, Web Visu |
Feldbus Protokolle (Optionen) | EtherCAT, Modbus TCP, Profinet, Ethernet IP, OPC UA, IIoT Libraries (MQTT, HTTPS; Azure, AWS, Google..) |
Zulassung | |
Zertifikate | CE, UL 61010-1 & UL 61010-2-201 |
