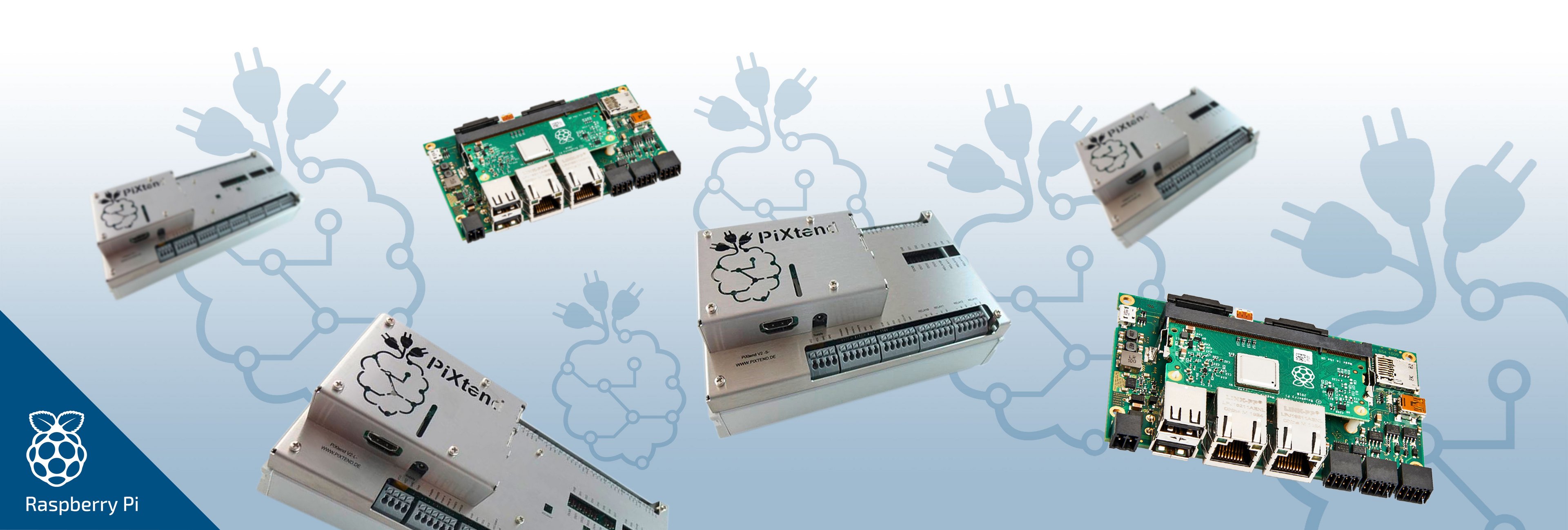

Raspberry Pi

Einer der beliebtesten Linux-Rechner der Welt

Mit PiXtend® und Pi-Tron lassen sich die Vorteile des Raspberry Pi nutzen. Die Produktpalette der Marke PiXtend® besteht aus elektronischen Steuerungen auf Basis des Raspberry Pi, sowie aus Erweiterungsbaugruppen für digitale und analoge Ein- und Ausgänge. Die Produkte werden im industriellen Umfeld, vorwiegend im Geräte- und Maschinenbau eingesetzt. Die Produkte Pi-Tron CM3+ und Pi-Tron CM4, vorwiegend für Kommunikationsaufgaben geeignet, werden optimal durch die PiXtend® Produkte ergänzt.

  • Ausgereifte Plattform

    Verschiedene CPU-Bauformen, ergänzende E/A Module und Displayeinheiten in abgestimmter Kombination für Steuerungs- und Visualisierungslösungen.

  • Kurze Time to Market

    Nutzen Sie den Vorteil einer raschen Migration vom Raspberry Pi Prototyp zum Serienprodukt.

  • Industrial Starterkit

    Ob das Produkt Pi-Tron CM3+ mit dem Raspberry Pi Compute Modul den Anforderungen entspricht, lässt sich mit dem Starterkit einfach herausfinden.

  • Umfang­reicher Software-Pool

    Für nahezu jede Anwendung sind fertige Projekte im Internet verfügbar.

  • Video-Doku­mentation

    How-to Videos aus der Raspberry Pi Community geben Anleitung zur Inbetriebnahme, Programmierung und Projekt-Umsetzung.

  • Geringere Software­kosten

    Dank Open-Source Software aus der Raspberry Pi Community ist jederzeit aktuelle Software ohne Lizenzkosten verfügbar.

  • Industrial Raspberry Pi

    Mit einem geeigneten Kühlkonzept und einem robusten Edelstahl Gehäuse sind unsere Raspberry Pi Produkte für den industriellen Einsatz geeignet.

BL Pi-Tron CM4

BL Pi-Tron CM4

Compute Module 4 für mehr Performance

  • Broadcom BCM2711, 4x Arm® Cortex-A72, 64-bit SoC @1,5 GHz
  • Bis zu 8 GB LBDDR4-RAM
  • Für CODESYS® SoftSPS geeignet

Angebot Anfordern

Zubehör

  • AC Connector Set
  • AC Power Supply
  • AC microSD

Software

  • Raspbian Linux (nicht vorinstalliert)
  • Optional CODESYS® SoftSPS

Technische Daten

FunktionStandard-Bestückung
Mikroprozessor
CPUBroadcom BCM2711, 4x Arm® Cortex®-A72, 64-bit SoC @1,5 GHz, H.265 (HEVC) bis zu 4Kp60 decode, H.264 bis zu 1080p decode, 1080p30 encode OpenGL ES 3.1, Vulkan 1.0
Speicher
LPDDR4-RAM2 GByte optional 1 GByte, 4 GByte, 8 GByte
eMMC16 GByte optional Lite/8 GByte/32 GByte, (lite: ohne eMMC nur mit microSD-Karte)
EEPROM4 kB
SD-KarteCM4 Lite: 1x microSD-Karten Slot für Betriebssystem, CM4 8GByte, 16 GByte, 32 GByte: 1x micro SD-Karten Slot für Daten
Kommunikation
Ethernet1x 1 Gbit/s, 1x 10/100 Mbit/s
USB2x 2.0 Host, 1x 2.0 OTG: nur um den eMMC zu programmieren
I/O28x GPIO, unterstützt bis zu 5x UART, 5x I2C, 5x SPI, 2x PWM, 1x SDIO (4 Bit), M.2 B-Key 3042 (PCIe 1-lane Host, Gen 2 (5 Gbps)
DIO4x DIO (24 V/bis zu 800 mA)
Seriell1x RS232, 1x RS485 (Modbus-fähig)
CAN1x 2.0B/ FD
WLAN/Bluetooth®Optional 2,4 GHz/5,0 GHz IEEE 802.11b/g/n/ac wireless BT 5.0, BLE
Display/Touch
LCD Interface1x DSI 2-lane (bis zu 1 Gbit/s per lane - Rpi-DSI0 22 pol.) 1x DSI 4-lane (bis zu 1 Gbit/s per lane - DSI1 40 pol. FFC), 1x HDMI 2.0 (bis zu 4Kp60 - HDMI0), 1x HDMI (HDMI1 - 40 pol. FFC)
Touch1x I2C, 1x USB
Kamera Interface1x CSI 2-lane (MIPI Rpi-CSI0 22 pol.)
Sonstiges
Spannungsversorgung24 V DC ±20 %
Stromverbrauch3,4 W ... 9,6 W
Temperaturbereich0 °C…+55 °C, ambient, nicht kondensierend
BetriebssystemRaspbian Linux (nicht vorinstalliert)
Formfaktor105,5 x 69,6 mm
Externe RTC1x auf Baseboard
RTC-PufferungCR2032
Debug1x Konsole
Erweiterungsstecker1x M.2, Raspberry Pi GPIO Header 40-Pin
ZulassungCE
*bei Verwendung von eMMC Speichern ist das Booten über die SD-Karte nicht möglich
Pi-Tron CM3+

Pi-Tron CM3+

Industrial Raspberry Pi

  • Broadcom BCM 2837B0 4x Arm® Cortex-A53 @1,2 GHz
  • 3D Video Engine, 1 GB LPDDR2-RAM
  • Für CODESYS® SoftSPS geeignet

Angebot Anfordern

Zubehör

  • AC Connector Set
  • AC Power Supply
  • AC microSD

Software

  • Raspbian Linux ® (nicht vorinstalliert)
  • Optional CODESYS® SoftSPS

Technische Daten

FunktionStandard-Bestückung
Mikroprozessor
CPUBroadcom BCM2837B0 4x Arm® Cortex®-A53 @1,2 GHz, 3D Video Engine
Speicher
LPDDR2-RAM1 GB
eMMC*32 GB Optional Lite/8 GB (Lite ohne eMMC nur mit microSD-Karte)
SD-KarteCompute Module CM3+ Lite, 1x microSD-Karten-Slot für Betriebssystem
FRAM2 kB (16 kbit)
Kommunikation
Ethernet2x 10/100 Mbit/s
USB2x 2.0 Host
I/O28x GPIO, unterstützt bis zu 2x UART, 2x I2C, 2x SPI, 2x PWM, 1x SDIO (4 Bit)
DIO4x DIO (24 V/bis zu 800 mA)
Seriell1x RS232, 1x RS485
CAN1x CAN 2.0B
Display/Touch
LCD Interface1x DSI 2-lane (bis zu 1 Gbit/s per Lane - RPI-DSI1) 1x Micro-HDMI 1.3a (bis zu 1080p @30fps)
Touch1x I2C, 1x USB
Kamera Interface1x CSI 2-lane (bis zu 1 Gbit/s per lane - MIPI Rpi-CSI1)
Sonstiges
Spannungsversorgung24 V DC ±20 %
Stromverbrauch3,4 W…9,6 W (ohne Peripherie)
Temperaturbereich0 °C…+55 °C, ambient, nicht kondensierend
BetriebssystemRaspbian Linux (nicht vorinstalliert)
Formfaktor105,5 x 67 mm (4,3“)
Externe RTC1x auf Baseboard
RTC-PufferungCR1220
Debug1x Konsole
ErweiterungssteckerRaspberry Pi 40-Pin GPIO Header
PiXtend® V2 -L- Pi 4

PiXtend® V2 -L- Pi 4

Leistungsstark und industriegerecht

⦁    Broadcom BCM 2711, Raspberry Pi 4 Model B
⦁    Retain-Speicher 64 Bytes Flash EEPROM
⦁    Für CODESYS® SoftSPS geeignet


Angebot Anfordern

Zubehör

⦁    AC Connector Set
⦁    AC Power Supply
⦁    AC microSD


Software

⦁    Raspbian Linux
⦁    Optional CODESYS® V3 SoftSPS
⦁    C
⦁    Python


Technische Daten

FunktionPIXTEND® V2-L-PI 4PIXTEND® V2-L-
CPUBroadcom BCM 2711, Raspberry Pi 4 Model BBroadcom BCM 2837B0, Raspberry Pi 3 Model B+
Hardware
Spannungsversorgung24 V DC ±20 %24 V DC ±20 %
Retain-/Remanenz-Speicher64 Bytes Flash EEPROM64 Bytes Flash EEPROM
Real Time Clock (RTC) mit Batterie-Pufferung mit Batterie-Pufferung
Temperatur- und Luftfeuchtesensorenbis zu vier DHT11, DHT22, AM2302bis zu vier DHT11, DHT22, AM2302
CAN Bus1x **1x **
RS2321x *1x *
RS4851x *, Modbus RTU-fähig1x *, Modbus RTU-fähig
Digitale Eingänge (DI)16x 3,3 / 5 / 12 / 24 V16x 3,3 / 5 / 12 / 24 V
Digitale Ausgänge (DO)12x PNP 5 / 12 / 24 V, 0,5 A12x PNP 5 / 12 / 24 V, 0,5 A
Analoge Spannungseingänge (AI-U) 4x 0...5 V, 0...10 V, 10 Bit4x 0...5 V, 0...10 V, 10 Bit
Analoge Stromeingänge (AI-I)2x 0...20 mA, 10 Bit 2x 0...20 mA, 10 Bit
Analoge Spannungsausgänge (AO)2x 0...10 V, 10 Bit2x 0...10 V, 10 Bit
Relais4x, max. 230 V / 6 A4x, max. 230 V / 6 A
PWM-/Servo-Ausgänge6x, 16 Bit Auflösung, 5 V6x, 16 Bit Auflösung, 5 V
GPIO4x 5 V GPIO4x 5 V GPIO
Schnittstellen und I/Oskurzschlussfest, Versorgung mit Verpol- und Überlastschutz (selbstrückstellende Sicherung) kurzschlussfest, Versorgung mit Verpol- und Überlastschutz (selbstrückstellende Sicherung)
Max. Umgebungstemperatur0 °C…+50 °C0 °C…+50 °C
Maße ohne Gehäuse236,3 x 101,8 x 27 mm236,3 x 101,8 x 27 mm
HutschienengehäuseAluminiumAluminium
Extension Board & Basic1 B+, 2 B, 3 B, 3 B+, 4 B1 B+, 2 B, 3 B, 3 B+, 4 B
*RS232 und RS485 können nicht gleichzeitig betrieben werden
**CAN Schnittstelle und analoge Ausgänge (AO) können nicht parallel verwendet werden

Software Downloads

PiXtend® -V2- Software Downloads
Name VersionDatumSoftwareReadmeInfo
SD Cards, CODESYS® setup & supporting files-.--.-Link-.--.-
C Library and Linux Tools (pxdev)0.5.82021-06-22RepoREADME.mdCHANGELOG.md
PiXtend® Python Library -V2-0.1.42021-06-01RepoREADME.mdCHANGELOG.md
FHEM Module1.3.02021-10-26RepoREADME.mdCHANGELOG.md
Node-RED0.1.32021-09-09RepoREADME.mdCHANGELOG.md
CODESYS® - PiXtend® -V2_ Target2.1.82021-06-24RepoREADME.mdCHANGELOG.md
PiXtend® V1.x legacy files-.--.-Link-.--.-
PiXtend® V2 -S- Pi 4

PiXtend® V2 -S- Pi 4

Schnell, zuverlässig und anschlussfreudig

  • Broadcom BCM 2711, Raspberry Pi 4 Model B
  • Retain-Speicher 32 Bytes Flash EEPROM
  • Für CODESYS® SoftSPS geeignet

Angebot Anfordern

Zubehör

  • AC Connector Set
  • AC Power Supply
  • AC microSD

Software

  • Raspbian Linux
  • Optional CODESYS® SoftSPS
  • C
  • Python

Technische Daten

FunktionPIXTEND® V2-S-PI 4PIXTEND® V2-S-
CPUBroadcom BCM 2711, Raspberry Pi 4 Model BBroadcom BCM 2837B0, Raspberry Pi 3 Model B+
Hardware
Spannungsversorgung24 V DC ±20 %24 V DC ±20 %
Retain-/Remanenz-Speicher32 Bytes Flash EEPROM32 Bytes Flash EEPROM
Real Time Clock (RTC) mit Batterie-Pufferung mit Batterie-Pufferung
Temperatur- und Luftfeuchtesensorenbis zu vier DHT11, DHT22, AM2302bis zu vier DHT11, DHT22, AM2302
RS2321x 1x
RS485per USB-Dongleper USB-Dongle
Digitale Eingänge (DI)8x 3,3 / 5 / 12 / 24 V8x 3,3 / 5 / 12 / 24 V
Digitale Ausgänge (DO)4x PNP 5 / 12 / 24 V, 0,5 A4x PNP 5 / 12 / 24 V, 0,5 A
Analoge Spannungseingänge (AI) 2x 0...5 V, 0...10 V, 10 Bit2x 0...5 V, 0...10 V, 10 Bit
Analoge Spannungsausgänge (AO) 2x 0...10 V, 10 Bit 2x 0...10 V, 10 Bit
Relais4x, max. 230 V / 6 A4x, max. 230 V / 6 A
PWM-/Servo-Ausgänge2x 16 Bit, 2x 8 Bit Auflösung, 5 V2x 16 Bit, 2x 8 Bit Auflösung, 5 V
GPIO4x 5 V GPIO4x 5 V GPIO
Schnittstellen und I/Oskurzschlussfest, Versorgung mit Verpol- und Überlastschutz (selbstrückstellende Sicherung) kurzschlussfest, Versorgung mit Verpol- und Überlastschutz (selbstrückstellende Sicherung)
Max. Umgebungstemperatur0 °C…+50 °C0 °C…+50 °C
Maße ohne Gehäuse166,3 x 101,8 x 27 mm166,3 x 101,8 x 27 mm
HutschienengehäuseAluminiumAluminium
Extension Board & Basic1 B+, 2 B, 3 B, 3 B+, 4 B1 B+, 2 B, 3 B, 3 B+, 4 B

Software Downloads

PiXtend® -V2- Software Downloads
Name VersionDatumSoftwareReadmeInfo
SD Cards, CODESYS® setup & supporting files-.--.-Link-.--.-
C Library and Linux Tools (pxdev)0.5.82021-06-22RepoREADME.mdCHANGELOG.md
PiXtend® Python Library -V2-0.1.42021-06-01RepoREADME.mdCHANGELOG.md
FHEM Module1.3.02021-10-26RepoREADME.mdCHANGELOG.md
Node-RED0.1.32021-09-09RepoREADME.mdCHANGELOG.md
CODESYS® - PiXtend® -V2_ Target2.1.82021-06-24RepoREADME.mdCHANGELOG.md
PiXtend® V1.x legacy files-.--.-Link-.--.-
PiXtend® V2 - L-

PiXtend® V2 - L-

Schnell, zuverlässig und anschlussfreudig

  • Broadcom BCM 2837B0, Raspberry Pi Model 3B+
  • Retain-Speicher 64 Bytes Flash EEPROM
  • Für CODESYS® SoftSPS geeignet

Angebot Anfordern

Zubehör

  • AC Connector Set
  • AC Power Supply
  • AC microSD

Software

  • Raspbian Linux
  • Optional CODESYS® V3 SoftSPS
  • C
  • Python

Technische Daten

HardwarePiXtend® V2 -L-
Spannungsversorgung24 V DC ±20 %
Retain-/Remanenz-Speicher64 Bytes Flash EEPROM
Real Time Clock (RTC)mit Batterie-Pufferung
Temperatur- und Luftfeuchtesensorenbis zu vier DHT11, DHT22, AM2302
CAN Bus1x **
RS2321x *
RS4851x *, Modbus RTU-fähig
Digitale Eingänge (DI)16x 3,3 / 5 / 12 / 24 V
Digitale Ausgänge (DO)12x PNP 5 / 12 / 24 V, 0,5 A
Analoge Spannungseingänge (AI-U)4x 0…5 V, 0…10 V, 10 Bit
Analoge Stromeingänge (AI-I)2x 0…20 mA, 10 Bit
Analoge Spannungsausgänge (AO)2x 0…10 V, 10 Bit
Relais4x, max. 230 V / 6 A
PWM-/Servo-Ausgänge6x, 16 Bit Auflösung, 5 V
GPIO4x 5 V GPIO
Schnittstellen und I/Oskurzschlussfest, Versorgung mit Verpol- und Überlastschutz (selbstrückstellende Sicherung)
Maximale Umgebungstemperatur0 °C…+50 °C
Maße ohne Gehäuse236,3 x 101,8 x 27 mm
HutschienengehäuseAluminium
Unterstützte RPI Modelle1 B+, 2 B, 3 B, 3 B+, 4 B (Extension Board & Basic)
Software
Kurze Zykluszeiten5 ms (200 Hz)
Support für:CODESYS® V3, C- und Python Library, FHEM, Node-RED
*RS232 und RS485 können nicht gleichzeitig betrieben werden
**CAN Schnittstelle und analoge Ausgänge (AO) können nicht parallel verwendet werden

Software Downloads

PiXtend® -V2- Software Downloads
Name VersionDatumSoftwareReadmeInfo
SD Cards, CODESYS® setup & supporting files-.--.-Link-.--.-
C Library and Linux Tools (pxdev)0.5.82021-06-22RepoREADME.mdCHANGELOG.md
PiXtend® Python Library -V2-0.1.42021-06-01RepoREADME.mdCHANGELOG.md
FHEM Module1.3.02021-10-26RepoREADME.mdCHANGELOG.md
Node-RED0.1.32021-09-09RepoREADME.mdCHANGELOG.md
CODESYS® - PiXtend® -V2_ Target2.1.82021-06-24RepoREADME.mdCHANGELOG.md
PiXtend® V1.x legacy files-.--.-Link-.--.-
PiXtend® V2 -S-

PiXtend® V2 -S-

Schnell, zuverlässig und anschlussfreudig

  • Broadcom BCM 2837B0, Raspberry Pi Model 3B+
  • Retain-Speicher 32 Bytes Flash EEPROM
  • Für CODESYS® SoftSPS geeignet

Angebot Anfordern

Zubehör

  • AC Connector Set
  • AC Power Supply
  • AC microSD

Software

  • Raspbian Linux
  • Optional CODESYS® SoftSPS
  • C
  • Python

Technische Daten

HardwarePiXtend® V2 -S-
Spannungsversorgung24 V DC ±20 %
Retain-/Remanenz-Speicher32 Bytes Flash EEPROM
Real Time Clock (RTC)mit Batterie-Pufferung
Temperatur- und Luftfeuchtesensorenbis zu vier DHT11, DHT22, AM2302
RS2321x
RS485per USB-Dongle
Digitale Eingänge (DI)8x 3,3 / 5 / 12 / 24 V
Digitale Ausgänge (DO)4x PNP 5 / 12 / 24 V, 0,5 A
Analoge Spannungseingänge (AI)2x 0…10 V, 10 Bit
Analoge Spannungsausgänge (AO)2x 0…10 V, 10 Bit
Relais4x, max. 230 V / 6 A
PWM-/Servo-Ausgänge2x 16 Bit, 2x 8 Bit Auflösung, 5 V
GPIO4x 5 V GPIO
Schnittstellen und I/Oskurzschlussfest, Versorgung mit Verpol- und Überlastschutz (selbstrückstellende Sicherung)
Maximale Umgebungstemperatur0 °C…+50 °C
Maße ohne Gehäuse166,3 x 101,8 x 27 mm
HutschienengehäuseAluminium
Unterstützte RPI Modelle1 B+, 2 B, 3 B, 3 B+, 4 B (Extension Board & Basic)
Software
Kurze Zykluszeiten2,5 ms (400 Hz)
Support für:CODESYS® V3, C- und Python Library, FHEM, Node-RED

Software Downloads

PiXtend® -V2- Software Downloads
Name VersionDatumSoftwareReadmeInfo
SD Cards, CODESYS® setup & supporting files-.--.-Link-.--.-
C Library and Linux Tools (pxdev)0.5.82021-06-22RepoREADME.mdCHANGELOG.md
PiXtend® Python Library -V2-0.1.42021-06-01RepoREADME.mdCHANGELOG.md
FHEM Module1.3.02021-10-26RepoREADME.mdCHANGELOG.md
Node-RED0.1.32021-09-09RepoREADME.mdCHANGELOG.md
CODESYS® - PiXtend® -V2_ Target2.1.82021-06-24RepoREADME.mdCHANGELOG.md
PiXtend® V1.x legacy files-.--.-Link-.--.-
nach oben
